GIẢI MÃ BIẾN TRỞ NHIỆT: THIẾT BỊ NHỎ, ỨNG DỤNG LỚN

Biến trở nhiệt là gì?

Biến trở nhiệt là gì? Là thiết bị điện hoạt động dựa trên nguyên lý điện trở của vật liệu thay đổi theo nhiệt độ. Khi nhiệt độ môi trường thay đổi, giá trị điện trở của biến trở cũng thay đổi theo. Nhờ đặc tính này, biến trở nhiệt được sử dụng phổ biến trong các ứng dụng như nhiệt kế điện tử, mạch điều khiển dòng điện, thiết bị cảm biến nhiệt độ, hay hệ thống cảnh báo quá nhiệt. Khác với các loại biến trở thông thường chỉ thay đổi giá trị khi điều chỉnh tay, biến trở nhiệt độ phản ứng tự động với sự thay đổi của môi trường, giúp đo lường và phản hồi nhiệt độ hiệu quả.

Ví dụ: Một mạch điện đơn giản đo nhiệt độ bằng biến trở nhiệt có thể gồm:

• 1 biến trở nhiệt
• 1 đồng hồ đo điện trở
• 1 nguồn nhiệt (tay, bật lửa, máy sấy…)

Cấu tạo và nguyên lý hoạt động của biến trở nhiệt

Hiểu rõ được cấu tạo biến trở nhiệt và nguyên lý biến trở nhiệt là bước quan trọng giúp người học kỹ thuật có thể vận dụng chính xác thiết bị trong thực hành, thiết kế mạch điện hoặc ứng dụng điều khiển nhiệt độ trong thực tế.

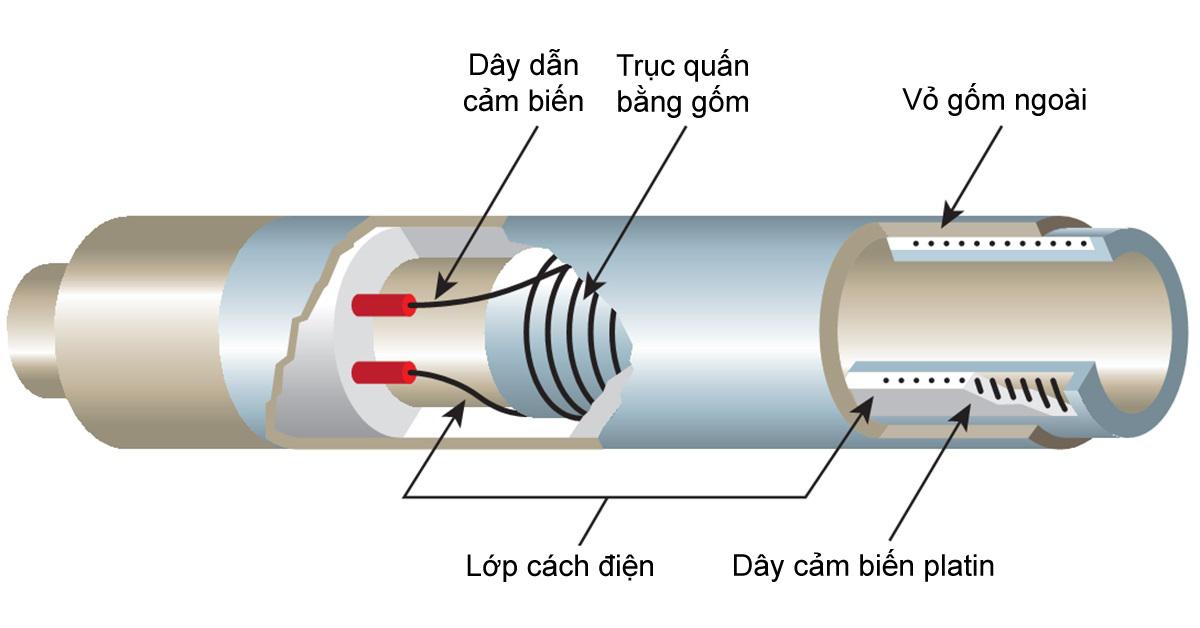

Cấu tạo biến trở nhiệt

Một thiết bị cảm biển tiêu chuẩn được cấu tạo từ các thành phần chính sau:

• Vật liệu nhạy nhiệt: Phần lõi làm từ các hợp chất bán dẫn, oxit kim loại hoặc vật liệu gốm có điện trở thay đổi theo nhiệt độ. Đây là bộ phận quyết định độ nhạy và dải hoạt động nhiệt của thiết bị.
• Lớp dẫn điện (điện cực): Được phủ lên bề mặt vật liệu nhạy nhiệt, giúp dẫn dòng điện và tạo tiếp điểm để kết nối vào mạch điện.
• Đế cách nhiệt và vỏ bảo vệ: Bảo vệ các thành phần bên trong, đồng thời cách ly thiết bị với môi trường bên ngoài.

Nguyên lý hoạt động của biến trở nhiệt

Nguyên lý hoạt động của biến trở nhiệt dựa trên đặc tính thay đổi điện trở của vật liệu khi nhiệt độ thay đổi. Có hai loại phổ biến:

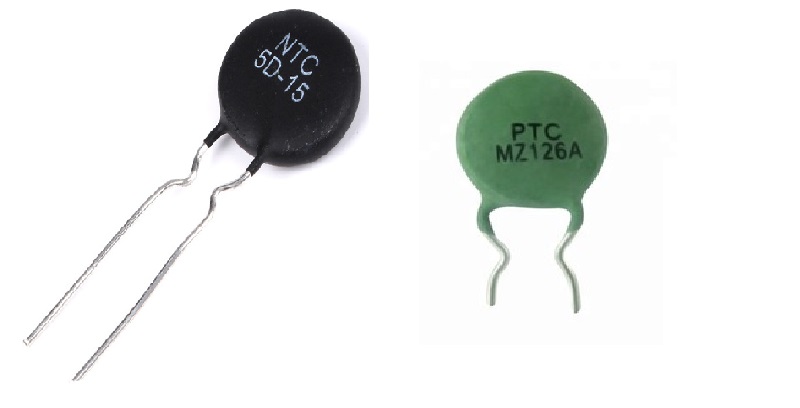

• NTC (Negative Temperature Coefficient): Điện trở giảm khi nhiệt độ tăng
• PTC (Positive Temperature Coefficient): Điện trở tăng khi nhiệt độ tăng

Sơ đồ nguyên lý của thiết bị cảm biến

+5V (Nguồn)

│

│

[ R1 ]         ← điện trở cố định (chẳng hạn 10kΩ)

│

├────────────┐

│            │

[ Biến trở nhiệt ]

│            │

└─────A0─────┘

│

[ Arduino ]

│

GND

Giải thích sơ đồ:

• R1: Điện trở cố định tạo thành mạch chia điện áp cùng với biến trở nhiệt.
• Biến trở nhiệt (NTC hoặc PTC): Thay đổi điện trở theo nhiệt độ.
• A0: Chân analog của Arduino đọc giá trị điện áp thay đổi tại điểm giữa R1 và biến trở nhiệt.

Khi nhiệt độ thay đổi, biến trở nhiệt thay đổi => điện áp tại chân A0 cũng thay đổi => Arduino đọc được và xử lý như một giá trị nhiệt độ.

Biến trở nhiệt dùng để làm gì?

Thiết bị cảm biến không chỉ là một linh kiện điện tử đơn giản mà còn là thiết bị cảm biến nhiệt độ được sử dụng rộng rãi trong nhiều lĩnh vực từ thực hành kỹ thuật đến các thiết bị công nghệ cao.

Ứng dụng trong đo nhiệt độ

Một trong những chức năng chính của biến trở nhiệt là đo nhiệt độ môi trường nhờ vào khả năng thay đổi điện trở theo mức nhiệt. Các ứng dụng cụ thể:

• Nhiệt kế điện tử đơn giản: Biến trở nhiệt có thể được dùng để tạo ra các mạch đo nhiệt độ phòng, tủ lạnh hoặc lò nung.
• Hệ thống điều hòa không khí: Thiết bị cảm nhận nhiệt độ phòng và điều chỉnh công suất máy lạnh.
• Cảnh báo quá nhiệt: Khi nhiệt độ vượt ngưỡng, biến trở thay đổi điện áp đầu ra, kích hoạt còi báo hoặc quạt làm mát.

Ứng dụng trong thực hành điện – điện tử

Biến trở nhiệt là công cụ lý tưởng để sinh viên kỹ thuật và người học điện – điện tử sử dụng trong các bài tập và dự án nhỏ. Ví dụ thực tế:

• Thí nghiệm cảm biến nhiệt độ cơ bản: Dùng đồng hồ đo điện trở để quan sát sự thay đổi khi hơ nóng thiết bị.
• Mạch điều khiển tự động: Khi nhiệt độ tăng, biến trở kích hoạt relay để bật quạt hoặc tắt nguồn.
• Arduino hoặc kit học sinh: Biến trở nhiệt đóng vai trò là cảm biến giá rẻ, dễ lắp đặt và dễ kiểm tra kết quả bằng mã nguồn đơn giản.

Biến trở nhiệt giúp học sinh – sinh viên hiểu rõ mối quan hệ giữa điện trở và nhiệt độ, đồng thời luyện kỹ năng đọc mạch, đấu dây và lập trình cảm biến.

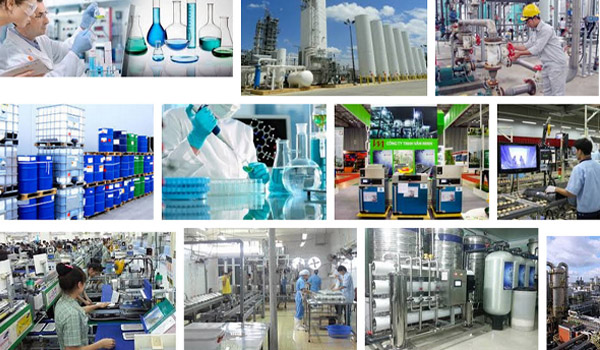

Ứng dụng trong đời sống và công nghiệp

Ngoài lĩnh vực học tập, biến trở nhiệt còn được dùng trong:

• Máy sưởi và máy lạnh: Tự động bật/tắt theo nhiệt độ môi trường.
• Thiết bị gia dụng thông minh: Nồi cơm điện, lò vi sóng, bếp từ điều chỉnh nhiệt độ dựa vào cảm biến nhiệt bên trong.
• Công nghiệp tự động hóa: Giám sát nhiệt độ máy móc, tủ điện, khuôn ép nhựa, dây chuyền sản xuất...

So sánh biến trở nhiệt với điện trở nhiệt (thermistor)

Khi tìm hiểu về các thiết bị cảm biến nhiệt, nhiều người thường nhầm lẫn giữa biến trở nhiệt và điện trở nhiệt (thermistor). Dù đều hoạt động dựa trên nguyên lý điện trở thay đổi theo nhiệt độ nhưng chúng có những đặc điểm, độ chính xác và ứng dụng hoàn toàn khác nhau.

Bảng so sánh biến trở nhiệt và điện trở nhiệt:

Loại nào chính xác hơn? Loại nào phù hợp cho DIY?

Nếu bạn cần đo lướng nhiệt độ một cách chính xác, đặc biệt là trong các hệ thống tự động hóa, thiết bị y tế hoặc điện tử tiêu dùng (như điều hòa, tủ lạnh, nồi cơm điện…), thermistor (điện trở nhiệt) là lựa chọn phù hợp hơn.

Khi lựa chọn linh kiện để phục vụ học tập, thực hành điện tử hoặc các dự án DIY, việc chọn đúng giữa biến trở nhiệt và thermistor (điện trở nhiệt) là rất quan trọng để đảm bảo hiệu quả học tập và tiết kiệm chi phí. Biến trở nhiệt là lựa chọn lý tưởng cho:

• Học sinh, sinh viên ngành kỹ thuật điện – điện tử
• Người mới bắt đầu học lập trình Arduino hoặc lắp mạch đơn giản
• Những ai muốn hiểu rõ mối liên hệ giữa nhiệt độ và điện trở trong mạch điện

Cách chọn biến trở nhiệt phù hợp

Trên thị trường hiện nay có nhiều loại biến trở nhiệt với thông số, hình dáng và đặc tính khác nhau. Để lựa chọn đúng loại phù hợp với nhu cầu sử dụng – từ học tập, nghiên cứu đến ứng dụng thực tế – người dùng cần nắm rõ một số tiêu chí kỹ thuật quan trọng.

Các tiêu chí cần biết khi chọn mua

Việc chọn mua biến trở nhiệt phù hợp không chỉ giúp bạn tiết kiệm chi phí mà còn đảm bảo hiệu quả đo nhiệt và độ bền trong quá trình sử dụng. Dưới đây là 8 tiêu chí quan trọng bạn cần xem xét kỹ trước khi quyết định mua:

Dải nhiệt độ hoạt động

Đây là yếu tố đầu tiên cần quan tâm khi chọn biến trở nhiệt. Bạn phải xác định rõ môi trường sử dụng:

• Trong nhà (nhiệt độ ổn định)
• Ngoài trời (nhiệt độ dao động mạnh)
• Công nghiệp (nhiệt cao, liên tục)
• Trong lò nung, nhà kính, tủ điện...

Hệ số nhiệt điện trở

TCR cho biết mức thay đổi điện trở theo nhiệt độ – tính bằng %/°C hoặc ppm/°C. TCR càng cao → độ nhạy càng lớn, rất quan trọng nếu bạn cần đo nhiệt chính xác và phản hồi nhanh. Đây là yếu tố cần chú ý khi chọn biến trở cho hệ thống tự động hóa, cảm biến thời gian thực, hoặc mạch điều khiển nhiệt.

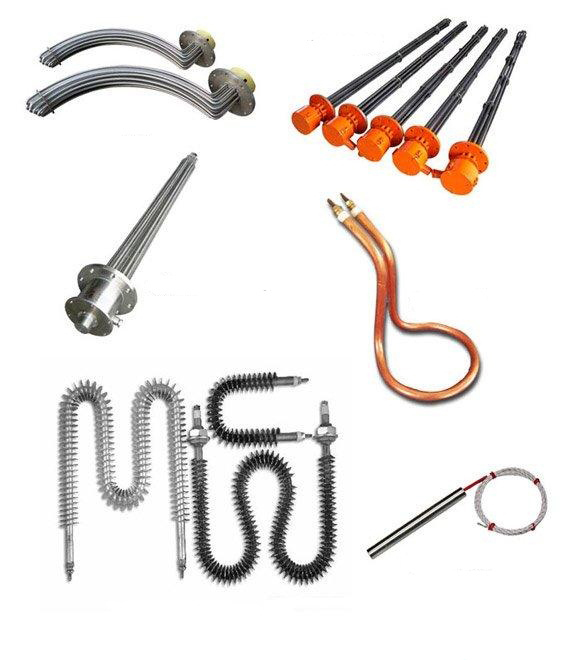

Kích thước và dạng vật lý

Biến trở nhiệt có nhiều dạng: hình trụ, phiến dẹt, thanh dài, hoặc dây cuốn. Tùy vào thiết kế bo mạch hoặc không gian lắp đặt, bạn cần chọn đúng kích thước và kiểu dáng phù hợp.

Chất liệu cảm biến

Một trong những tiêu chí quan trọng khi chọn thiết bị trở nhiệt đó là chất liệu. Vật liệu ảnh hưởng đến độ bền và độ chính xác. Mỗi chất liệu sẽ có chất lượng riêng như: Nickel-Chromium (NiCr): bền, tuyến tính tốt. Đồng (Cu): độ nhạy cao, phù hợp đo nhanh. Tùy ứng dụng cụ thể lựa chọn chất liệu cảm biến phù hợp.

Một số loại biến trở nhiệt phổ biến

Trên thị trường hiện nay có rất nhiều loại biến trở nhiệt với thiết kế, đặc tính và ứng dụng khác nhau. Dưới đây là 3 loại biến trở nhiệt phổ biến nhất được sử dụng trong thực hành kỹ thuật, hệ thống điện tử và các thiết bị gia dụng.

Biến trở nhiệt NTC

Biến trở nhiệt NTC (Negative Temperature Coefficient) là loại cảm biến có điện trở giảm khi nhiệt độ tăng. Đây là loại được sử dụng phổ biến nhất trong các ứng dụng thực hành, học tập và chế tạo cảm biến nhiệt độ giá rẻ. Với khả năng phản ứng nhanh và dễ tích hợp, NTC được ưa chuộng trong các mạch Arduino, cảm biến môi trường, hoặc thiết bị gia dụng đơn giản như tủ lạnh, điều hòa, nồi cơm điện.

Ưu điểm:

• Phản hồi nhiệt nhanh, độ nhạy cao
• Giá rẻ, dễ tìm mua
• Phù hợp với vi điều khiển như Arduino, ESP32

Nhược điểm:

• Không tuyến tính hoàn toàn, cần hiệu chỉnh phần mềm
• Chịu được giới hạn nhiệt độ vừa phải (thường <150°C)

Biến trở nhiệt PTC

Trái ngược với NTC, biến trở nhiệt PTC (Positive Temperature Coefficient) có điện trở tăng khi nhiệt độ tăng. Loại này không dùng để đo nhiệt độ chính xác mà đóng vai trò như một thiết bị bảo vệ mạch điện khỏi quá nhiệt hoặc dòng điện khởi động cao. PTC thường được thấy trong các bộ nguồn, ổ điện tử hoặc thiết bị công suất lớn như động cơ, máy hàn, điều hòa công nghiệp.

Ưu điểm:

• Tự động ngắt dòng khi quá nhiệt – không cần mạch điều khiển phức tạp
• Hoạt động ổn định, bền bỉ

Nhược điểm:

• Không phù hợp để đo nhiệt độ chính xác
• Ít ứng dụng trong lập trình, DIY cần đọc nhiệt độ cụ thể

Biến trở nhiệt RTD

RTD (Resistance Temperature Detector) là loại biến trở nhiệt sử dụng vật liệu kim loại cao cấp như platinum (Pt100, Pt1000) để đo nhiệt độ. Đặc điểm nổi bật là độ tuyến tính và sai số cực thấp, rất phù hợp cho các hệ thống đo lường chuyên nghiệp: trong công nghiệp, phòng thí nghiệm, y tế hoặc các hệ thống tự động hóa cao cấp. Tuy nhiên, RTD thường đắt hơn và cần mạch xử lý tín hiệu phức tạp hơn các loại cảm biến thông thường.

Ưu điểm:

• Tuyến tính tốt, độ chính xác cao (sai số thấp hơn ±0.1°C)
• Ổn định lâu dài, độ lặp lại cao

Nhược điểm:

• Giá thành cao
• Cần mạch đọc tín hiệu chuyên dụng (đôi khi cần khuếch đại)

Biến trở nhiệt có kết nối được Arduino không?

Biến trở nhiệt có thể kết nối với Arduino để tạo ra các dự án đo nhiệt độ đơn giản, hiệu quả và tiết kiệm. Đây là lựa chọn lý tưởng cho người mới bắt đầu học lập trình vi điều khiển, học sinh – sinh viên kỹ thuật hoặc những người yêu thích DIY.

Biến trở nhiệt (thường là loại NTC) thay đổi giá trị điện trở theo nhiệt độ. Khi mắc nối tiếp với một điện trở cố định để tạo thành mạch chia điện áp, chúng ta có thể lấy điện áp ra đưa vào chân analog của Arduino để xác định sự thay đổi nhiệt độ.

Biến trở nhiệt là một thiết bị nhỏ gọn nhưng mang lại giá trị lớn trong cả học tập lẫn ứng dụng thực tiễn. Nhờ khả năng thay đổi điện trở theo nhiệt độ, biến trở nhiệt được sử dụng rộng rãi trong các mạch đo nhiệt độ, thiết bị gia dụng, công nghiệp và đặc biệt là trong các dự án DIY với vi điều khiển Arduino.
